- 產品名稱：ZBW系列箱式變電站
- 產品型號：
- 產品備注：
- 瀏覽：
介紹：
一、ZBW系列箱式變電站產品概述
ZBW系列智能化箱式變電站是適應城鄉電網改造而研制的一種新型戶外成套配電裝置。它分為高壓室、變壓器室、低壓室三大部分，將高壓開關設備、變壓器、低壓開關設備和其他附屬電器元件組合成能適應戶外運行環境、能獨立完成電壓變換和電能保護、控制、分配等功能。具有體積小、結構緊湊、造型美觀、可選擇型大、運行安全可靠、檢修方便、安裝調試周期短以及移動方便等特點。它廣泛適用于城鄉居民小區、工礦企業、城市道路、公共場所、別墅分景區等戶外配電場所。
ZBW系列智能化箱式變電站可用于10KV環網供電、雙電源供電或終端供電，計量方式既可以高供高計，亦可以高供低計或者高低側同時計量。高壓側可配微機型綜合保護系統，低壓側根據負荷的功率因數設置無功自動補償裝置，是一種無人值守、智能化的可靠變配電系統。

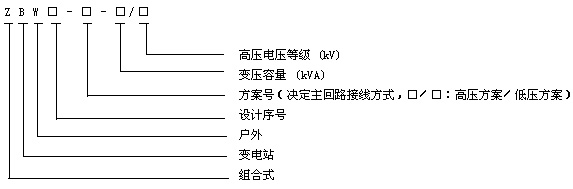

二、ZBW系列箱式變電站型號說明
三、ZBW系列箱式變電站參數說明
| 序號 | 名稱 | 單位 | 高壓單元 | 變壓器 | 低壓單元 |
| 1 | 額定電壓 | KV | 3.6~12 | 3.6~12/0.4 | 0.4 |
| 2 | 額定頻率 | HZ | 50 | 50 | 50 |
| 3 | 額定容量 | KVA | － | 50~1250 | － |
| 4 | 額定電流 | A | 40~630 | － | 100~2000 |
| 5 | 額定熱穩定電流/持續時間 | KA/S | 20/4 | － | 注1 |
| 6 | 額定動穩定電流（峰值） | KA | 50 | － | 63 |
| 7 | 額定關合短路電流（峰值） | KA | 50 | － | 15~30 |
| 8 | 額定短路開斷電流 | KA | 注2 | － | － |
| 9 | 額定開斷負荷電流 | A | 630 | － | － |
| 10 | 工頻耐受電壓（1min） | KV | 對地42/斷口48 | 油浸35、干式28 | － |
| 11 | 沖擊耐受電壓 | KV | 對地75/斷口85 | － | － |
| 12 | 額定噪音水平 | dB | 油浸≦55、干式≦65 | ||
| 13 | 箱殼防護等級 | IP44 | |||
