- 產品名稱：硅橡膠電纜型號規格與分類
- 產品型號：
- 產品備注：
- 瀏覽：
介紹：
用途：
普通硅橡膠電纜適用于交流額定電壓0.6/1KV及以下高溫范圍和惡劣環境內，作電氣設備電能傳輸線或作固定敷設用動力傳輸線或移動電器用連接電纜，產品具有優良的耐高溫、阻燃、耐輻射、耐老化、耐臭氧、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
硅橡膠電纜型號和名稱：
表1
普通硅橡膠電纜適用于交流額定電壓0.6/1KV及以下高溫范圍和惡劣環境內，作電氣設備電能傳輸線或作固定敷設用動力傳輸線或移動電器用連接電纜，產品具有優良的耐高溫、阻燃、耐輻射、耐老化、耐臭氧、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
硅橡膠電纜型號和名稱：
表1
| 型號 | 產品名稱 |

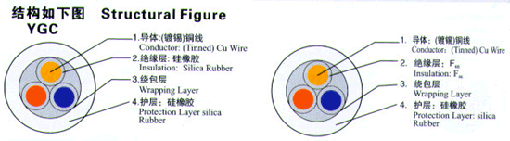

| YGC | 硅橡膠絕緣硅橡膠護套電力電纜 |
| YGCR | 硅橡膠絕緣硅橡膠護套移動用電力軟電纜 |
| YGCP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜 |
| YGC22 | 硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜 |
| JGG | 硅橡膠絕緣硅橡膠護套安裝線 |
| JGGR | 硅橡膠絕緣硅橡膠護套移動用安裝軟線 |
| JGGP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線 |
| JHXG | 硅橡膠絕緣電機引接線 |
五：代號名稱和含義
表2
| 代號 | 代號含義 |
| Y | 系列代號（移動軟電纜） |
| G | 硅橡膠 |
| C | 重型 |
| 22 | 鋼帶鎧裝 |
| P | 銅編織屏蔽 |
| R | 多股絞合導體 |
| J | 電機引接線 |
使用特性及主要技術性能指標:
① 額定電壓U0/U為0.6/1kV.
②電纜長期工作溫度為-60℃-180℃
③導體直流電阻符合GB3956的規定。
④電纜的***小彎曲半徑應不小于電纜外徑的6倍。
⑤電纜具有耐高溫、耐低溫、柔軟、耐腐蝕等優點。
⑥ 電纜經過3.5kV/5min工頻耐電壓試驗不擊穿。
規格及參考數據:
| 標稱截面mm2 | 芯數結構根/mm core | 電纜外徑 mm | 重量kg/km | 20℃ 時導體電阻（Ω/km ） |
| 3×4 | 53/0.31 | 15.80 | 248.80 | 4.64 |
| 3×6 | 77/0.31 | 19.20 | 427.80 | 3.11 |
| 3×10 | 77/0.41 | 23.80 | 764.40 | 1.84 |
| 3×16 | 119/0.41 | 28.80 | 1040.60 | 1.16 |
| 3×25 | 189/0.41 | 31.60 | 1552.50 | 0.729 |
| 3×35 | 265/0.41 | 34.80 | 2004.40 | 0.530 |
| 3×50 | 379/0.41 | 41.20 | 2710.00 | 0.392 |
| 3×70 | 530/0.41 | 51.60 | 3610.60 | 0.263 |
| 3×95 | 475/0.52 | 58.80 | 4857.50 | 0.192 |
| 3×120 | 551/0.52 | 60.40 | 5345.50 | 0.158 |
| 3×150 | 696/0.52 | 63.23 | 5808.70 | 0.134 |
| 3×185 | 851/0.52 | 68.90 | 6943.30 | 0.125 |
硅橡膠電纜詳細分類信息：
一、硅橡膠絕緣電機引接線
一、硅橡膠絕緣電機引接線
電線適用于交流額定電壓：1140V及以下的F級，H級絕緣電機和電器引接線。電纜的工作溫度： -60℃~180℃
型號 | 標稱截面 | 導體結構 | 外徑 | 標稱截面 | 導體結構 | 外徑 |
JH×G | 0.75 | 24/0.20 | 3.4 | 50 | 396/0.40 | 15.0 |
1 | 32/0.20 | 3.6 | 70 | 360/0.50 | 17.8 | |
1.5 | 30/0.25 | 3.8 | 95 | 475/0.50 | 20.1 | |
2.5 | 49/0.20 | 4.7 | 120 | 608/0.50 | 25.0 | |
4 | 56/0.30 | 5.5 | 150 | 756/0.50 | 28.0 | |
6 | 84/0.30 | 6.0 | 185 | 925/0.5 | 30.0 | |
10 | 84/0.30 | 7.6 | 240 | 1221/0.50 | 33.0 | |
16 | 126/0.40 | 9.2 | 270 | 1360/0.50 | 35.0 | |
25 | 196/0.40 | 11.0 | 300 | 1517/0.50 | 39.0 | |
35 | 276/0.40 | 13 |
二、硅橡膠絕緣安裝線
電線適用于交流額定電壓：500V及以下的硅橡膠絕緣電機和電器安裝線，電線的長期工作溫度：≤180℃
| 型號標準截面導體結構絕緣厚度外徑AGR-1AGRAGRPAGR-01AGRAGRPAGR-1AGRAGRP0.067/0.100.40.71.332.062.780.127/0.150.40.71.522.242.880.2012/0.150.40.71.722.443.170.3016/0.150.50.72.072.553.280.4023/0.150.50.72.302.783.510.5028/0.150.50.72.432.923.64AGRAGRP0.7542/0.15 0.7 3.223.951.032/0.20 0.7 3.404.111.530/0.25 0.7 3.764.492.064/0.20 0.8 4.485.202.549/0.25 1.0 5.436.16456/0.30 1.0 6.347.06684/0.30 1.0 7.257.981084/0.40 1.0 8.719.44 |
三、JGG硅橡膠絕緣高壓引接線
電線適用于交流額定電壓：6000V、1000V及以下絕緣電機、電器用引接線。電線的連續運行導體溫度：-60℃~180℃
型號 | 標準截面 | 導體結構 | 絕緣厚度 | 外徑 | ||
6KV | 10KV | 6KV | 10KV | |||
JGG | 6 | 84/0.30 | 3 | 3.4 | 11 | 12 |
10 | 84/0.40 | 3 | 3.4 | 12.2 | 13.1 | |
16 | 126/0.40 | 3.2 | 3.6 | 13.9 | 14.8 | |
25 | 96/0.40 | 3.2 | 3.6 | 15.5 | 16.5 | |
35 | 276/0.40 | 3.4 | 3.8 | 7.6 | 8.5 | |
50 | 396/0.40 | 3.4 | 3.8 | 18.8 | 19.7 | |
70 | 360/0.50 | 3.6 | 4.0 | 21.6 | 22.4 | |
95 | 475/0.50 | 3.6 | 4.0 | 23.9 | 24.8 | |
四、AGG硅橡膠絕緣高壓安裝線
電線適用于電視接收機行輸出變壓器高壓輸出，連接高壓整流硅與顯像管高壓柜，以及其它電子儀器儀表內部作高壓安裝及訊號連接作用。電線的長期工作溫度≤180℃
型號 | 標準截面 | 導體結構 | 絕緣厚度 | 外徑 |
AGG-5 | 0.2 | 7/0.20 | 1.0 | 2.4~2.7 |
AGG-12 | 0.2 | 7/0.20 | 1.3 | 2.9~3.2 |
AGG-15 | 0.2 | 7/0.20 | 1.7 | 3.7~4.0 |
AGG-20 | 0.2 | 12/0.15 | 1.8 | 3.9~4.2 |
AGG-25 | 0.2 | 12/0.25 | 2.8 | 5.8~6.2 |
AGG-30 | 0.2 | 12/0.25 | 2.2 | 6.5~7.0 |
五、硅橡膠電力電纜
執行標準：Q/HN006-2001
適用于發電、冶金、化工工業等高溫環境移動電器用設務之間電器連接。
工作溫度：-60℃~180℃
型 號：YGZ、YGZ-F46R、YGZ-F46RP為中型硅橡膠軟電纜
YGC、YGC-F46R、YGC-F46RP為重型硅橡膠軟電纜
用途：電纜長期允許工作溫度為+180℃以下允許在不低于-60℃環境溫度范圍內使用。
工作溫度：本產品適用于交流額定電壓，450~750移動或固定裝置敷設。
特點：電纜柔軟度性能好，防水、耐腐蝕、耐壓等優點。
型號：JGGF、JGGFP、JGGF-F46RP
六、硅橡膠扁電纜
產品用途：本產品適用于發電、冶金、化工、港口、以及礦山等惡劣環境作移動電器 設備之間電器連接
型號：YGCB、YGCB-HF46R、YGCB-YVFR
額定電壓：0.6/1KV
工作溫度：-60℃~+180℃
七、特種耐高低溫、耐高壓扁電纜YGCB YVF-JGGF
產品用途：本產品適用于發電、冶金、化工、港口等惡劣環境移動電器設備之間電器連接。
型號：YGCB、YGCPB
額定電壓：6Kv/10Kv
工作溫度：-60℃~+180℃.
